C1901产品介绍
产品简介
Jetson Orin Nano Lite (C1901) 是一款针对 Jetson Orin Nano & NX 核心卡进行开发的高性价比载板，该底板基于公版方案进行开发，对公版的部分功能进行删减和优化，在保证不影响基础功能的情况下，大幅度提升性价比，助力客户降本增效。

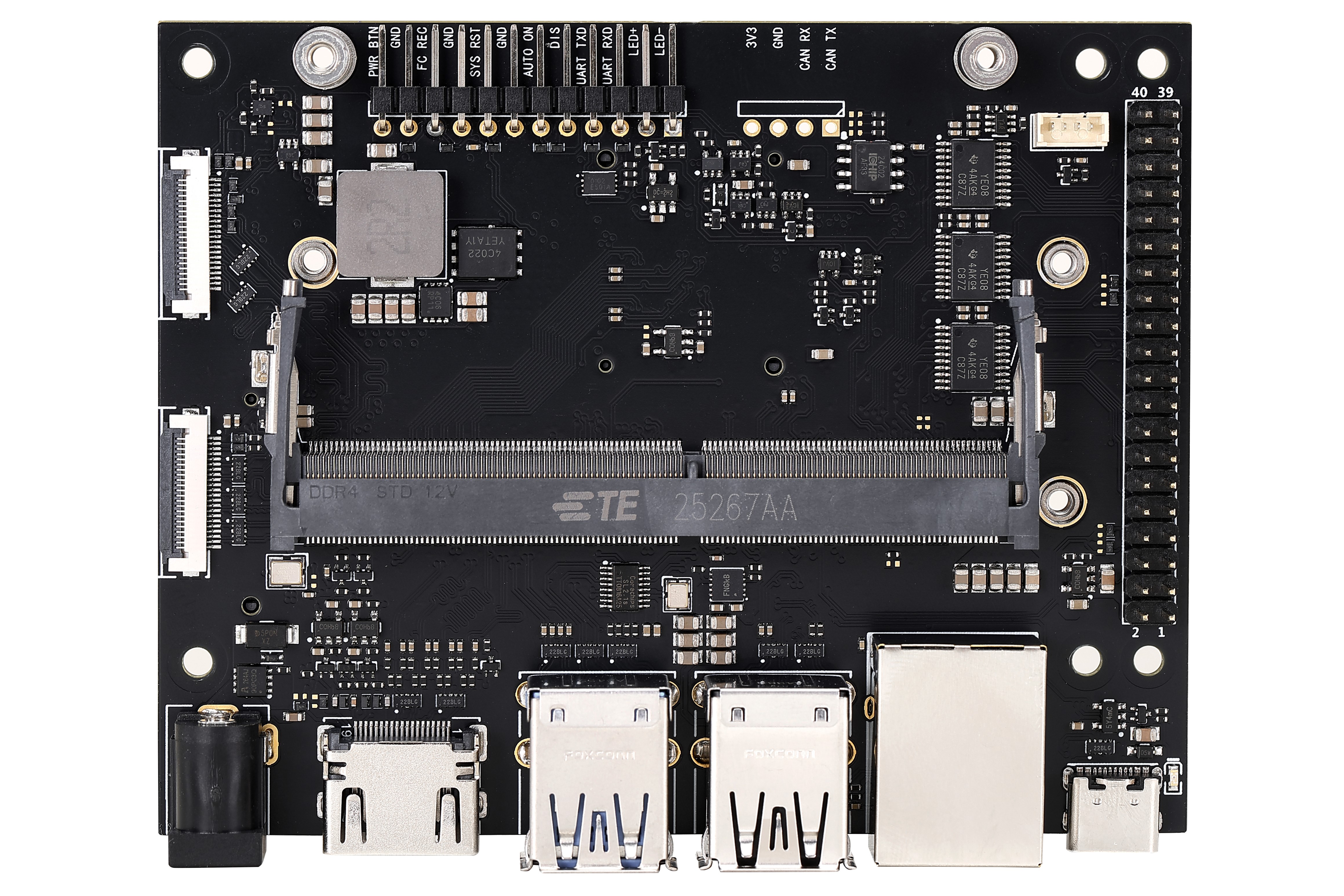

正面

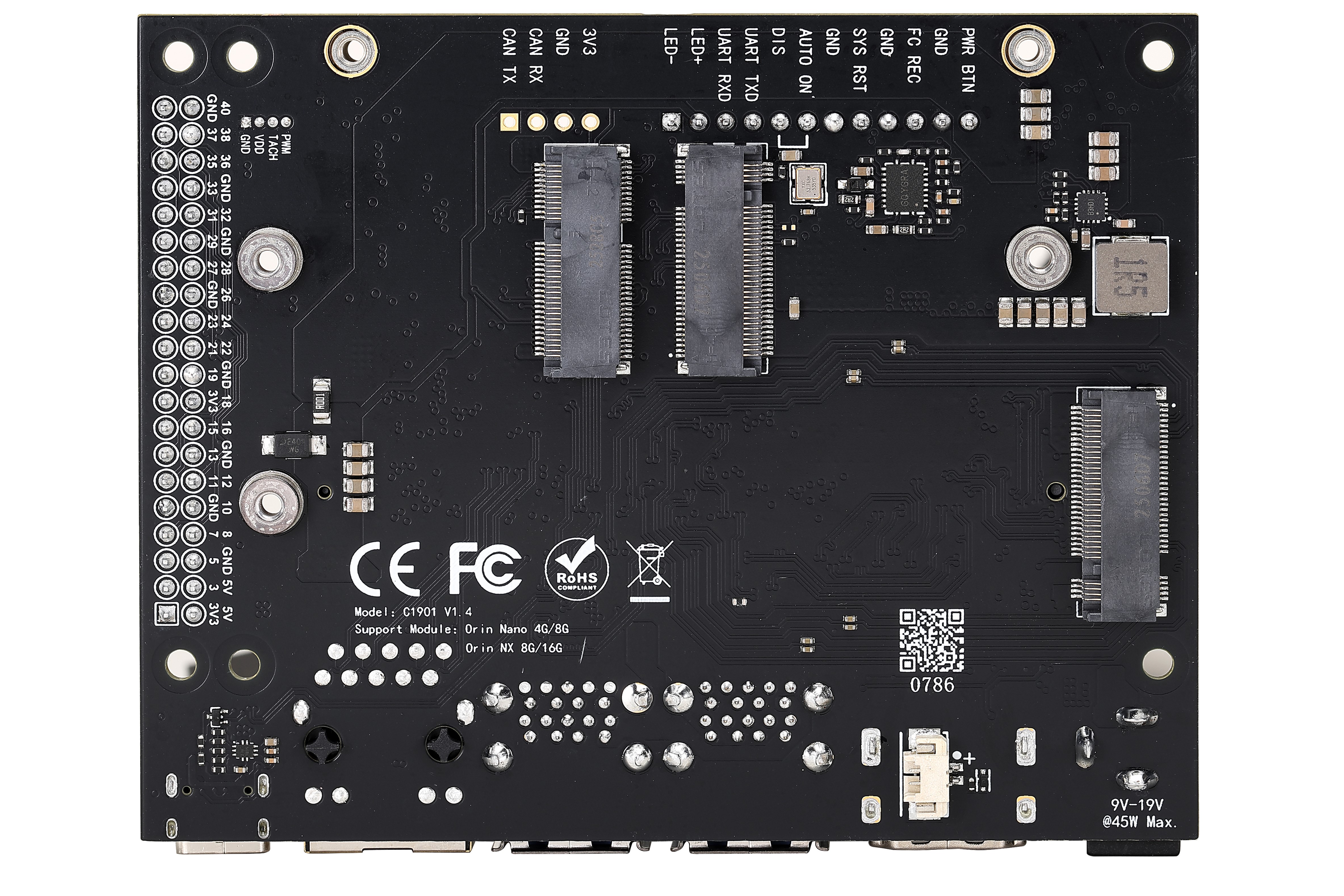

背面
产品特点
- C1901基于原厂方案进行开发，提供接近公版的体验
- 支持 Orin Nano 4G/8G & Orin NX 8G/16G
- 高品质6层沉金PCB，全MLCC电容以及镀金连接器
- 支持 NVME 硬盘和 M.2 网卡
版本迭代记录
| 版本 | 日期 | 备注 |
|---|---|---|
| V1.0 | 2023 Q3 | C1901的第一个版本 |
| V1.1 | 2024 Q1 | 调整了功耗墙，该问题曾导致载板在使用 16G Orin NX 核心卡在极限负载情况下，断电重启的问题 |
| V1.2 | 2024 Q2 | 增加 RTC 电池座子 |
| V1.3 | 2025 Q1 | 1. 修改了 CSI 相机接口与原厂载板一致 2. 修复了一个 GPIO 问题，该问题曾导致 12/35/38/40 号引脚在原厂设备树下不可用。 3. 修复了一个与风扇相关的问题，该问题曾导致风扇在上电瞬间和进入恢复模式时会全速运行。 4. 移除了所有 I2C 接口的上拉电阻，与原厂保持一致 5. V1.3 版本不再提供对 Jetson Nano/Xavier NX/TX2 NX 等停产核心卡的支持 6. 移除载板硬件功耗墙 |
V1.3 版本需要使用 V1.3 版本专用的设备树文件，详见设备树替换说明。V1.2 版本之前的设备树不影响使用，V1.2 版本推荐使用 5.1.4 版本的固件。V1.3 版本不再支持 Jetson Nano/Xavier NX/TX2 NX 核心卡，指的是不再提供技术支持，仅确认能点亮核心卡使用，但由于核心卡引脚定义不同功能会有缺失，详见下表。
产品规格
| 供电电压 | 12V（兼容9-19V） |
| 工作温度 | 0℃~45℃ |
| 支持的核心 | Orin Nano 4G/8G Orin NX 8G/16G |
| 电源接口 | DC5521（兼容DC5525插头） |
| 以太网 | 1x 千兆网口（RJ45） |
| 无线网卡 | 1x M.2 Key E |
| 存储扩展 | 2x M.2 Key M (NVME SSD) |
| 显示 | 1x HDMI (1080P) |
| USB | 3x USB3.0 + 1x USB2.0 |
| USB C | 1x Type C (USB2.0 仅烧录用) |
| 相机接口 | 2x CSI-22P |
| 其余接口 | 和原厂一致 |
| RTC电池 | 支持 |
| POE供电 | 不支持 |
- 本底板支持 12V(9V~19V) 供电，请保证电源拥有足够的功率，以保证系统工作正常。
- 电源接口为 DC5521，兼容 DC5525 插头。
- 当供电电压大于 15V 且负载较大时，请注意加强散热。
- 本产品支持电源输入反接保护，但原则上在任何时刻都不应反接电源。
- 每组 USB 接口合计最大输出电流为 2.5A，当系统监测到电流大于 2.5A 时，会切断 USB 供电输出。
- 背面网卡接口与 M.2 2230 接口相比原厂改为对称布局。
V1.3 版本载板兼容性情况：
| 核心卡型号 | USB 3.0接口支持情况 | M.2 2280接口 | M.2 2230接口 | M.2网卡接口 | CSI接口 |
|---|---|---|---|---|---|
| Orin Nano(4G & 8G) | 3个USB接口均支持 | 支持 | 支持 | 支持 | 支持 |
| Orin NX(8G) | 3个USB接口均支持 | 支持 | 支持 | 支持 | 支持 |
| Jetson Nano | 仅右下角USB接口支持 | 支持 | 不支持 | 不支持 | 不支持 |
| TX2 NX | 仅右下角USB接口支持 | 支持 | 不支持 | 不支持 | 不支持 |
| Xavier NX | 仅右下角USB接口支持 | 支持 | 支持 | 不支持 | 不支持 |
功能对比：
| 规格参数 | 原厂载板 | C1902 | C1901（本产品） |
|---|---|---|---|
| 供电电压 | 19V | 12V (兼容9-19V) | 12V (兼容9-19V) |
| 电源接口 | DC5525 | DC5521 (兼容DC5525插头) | DC5521 (兼容DC5525插头) |
| 以太网 | 1x 千兆网口 (RJ45) | 1x 千兆网口 (RJ45) | 1x 千兆网口 (RJ45) |
| 无线网卡 | 1x M.2 Key E | 1x M.2 Key E | 1x M.2 Key E |
| 存储扩展 | 2x M.2 Key M | 2x M.2 Key M | 2x M.2 Key M |
| 显示接口 | 1x DP 1.2 | 1x DP 1.2 | 1x HDMI (1080P) |
| USB 接口 | 4x USB 3.0 | 4x USB 3.0 | 3x USB 3.0 + 1x USB 2.0 (需改设备树) |
| USB Type-C | 1x Type-C (USB 3.0) | 1x Type-C (USB 3.0) | 1x Type-C (USB 2.0) |
| 相机接口 | 2x CSI-2 2lane | 2x CSI-2 2lane | 2x CSI-2 2lane |
| RTC 电池 | 不支持 | 支持 | 支持 |
| POE 供电 | 支持(但未焊接) | 不支持 | 不支持 |
| 其余接口 | - | 和原厂一致 | 和原厂一致 |

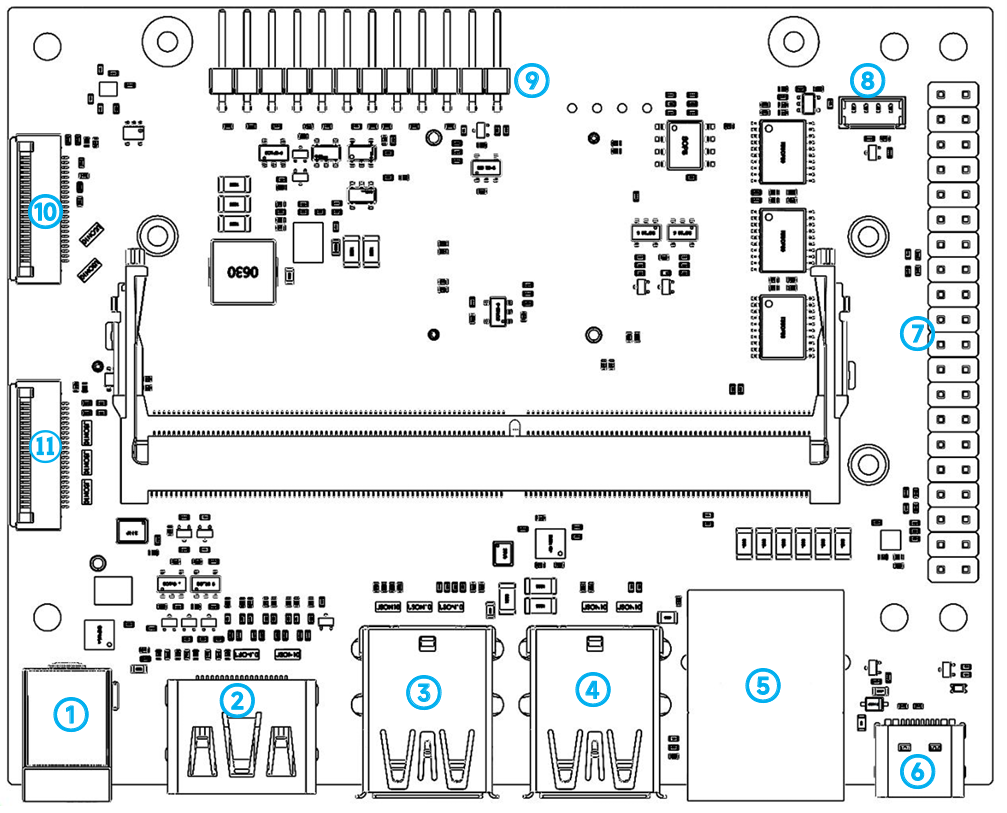

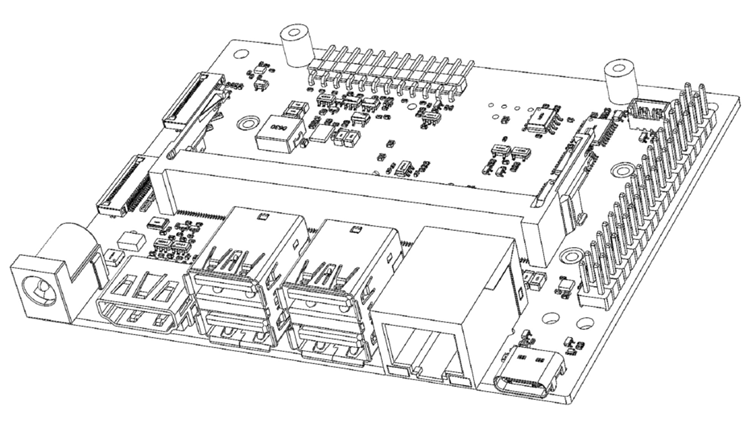

接口布局
| 序号 | 名称 | 备注 |
|---|---|---|
| 1 | 电源输入接口 | 接头规格：DC5521 |
| 2 | HDMI接口 | 标准HDMI输出接口 |
| 3 | USB Type-A 接口 | 2 x USB 3.0 |
| 4 | USB Type-A 接口 | 1 x USB 2.0 + 1 x USB 3.0 |
| 5 | 以太网接口 | 1000Mbps (千兆) 网口 |
| 6 | USB Type-C 接口 | 用于烧录固件 |
| 7 | 40Pin GPIO 接口 | 包含 (3x) I2C, (2x) SPI, UART, I2S, GPIOs |
| 8 | 风扇接口 | 支持PWM调速 |
| 9 | 按钮接口 | 12Pin 接口 |
| 10 | CSI0 接口 | 22P-CSI 接口 |
| 11 | CSI1 接口 | 22P-CSI 接口 |

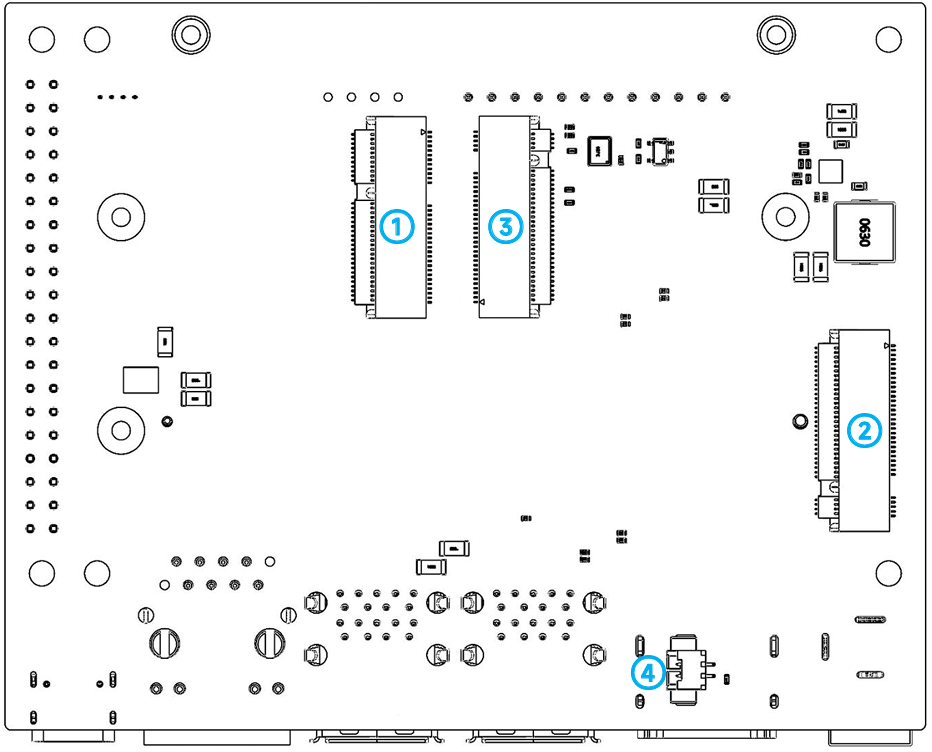

| 序号 | 名称 | 备注 |
|---|---|---|
| 1 | M.2 网卡接口 | E-Key |
| 2 | NVME 2280 硬盘接口 | PCIE x4 M-key |
| 3 | NVME 2230 硬盘接口 | PCIE x2 M-key |
| 4 | RTC 电池接口 | 电池电压 3V |
部分功能说明：
- 在使用过程中，载板在某些特定功率负载下，可能会产生啸叫声，该现象由电感导致，不会影响系统正常工作。
- HDMI 接口由 DP 接口转接而来，因此在原厂固件的情况下，仅支持 1080P 分辨率。
- 40Pin GPIO 排针中的 5V 输出具有倒灌保护，该 5V 输出最大电流为 0.7A。
- 40Pin 调试接口定义如下：
-
12Pin 调试接口定义如下：
- 固态硬盘必须使用单面版本，使用双面贴片版本固态硬盘，有可能发生干涉，引起短路。
- 电池接口(4)，相比于原厂载板，C1901多设置了一个 RTC 电池连接器，该连接器型号为 MX1.25-2P，电池电压为 3V，使用电池时，请确认好极性，禁止接反电池。
接入电池后，需要进行配置才能启用 RTC 时钟，详情请参考 RTC 说明

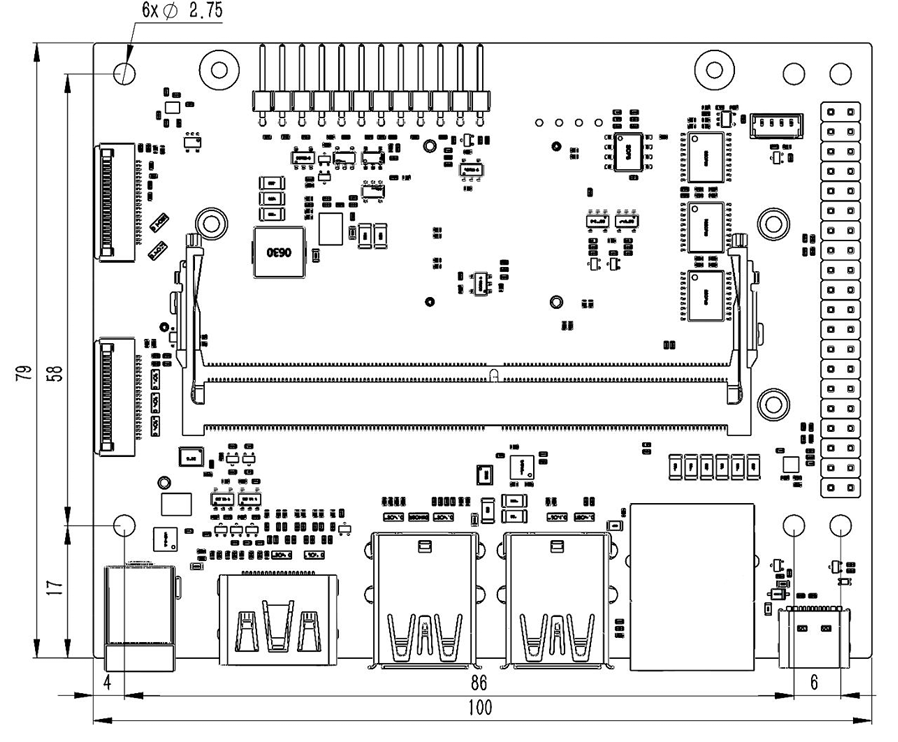

产品尺寸 (mm)
| 螺钉位置 | 推荐的规格 | 备注 |
|---|---|---|
| 载板固定孔 | M2.5 螺钉或铜柱 | 螺钉或铜柱直径不得大于 6mm |
| 核心卡、硬盘 | M2.5 x 4 薄头螺钉 | 推荐使用薄头螺钉，以避免干涉 |
| 网卡 | M2.5 x 4 薄头螺钉 | 推荐使用薄头螺钉，以避免干涉 |
