一、产品介绍
1. 简介
Jetson Orin Nano是Jetson Orin系列中的入门产品，提供 4GB 和 8GB 两种内存组合，AI算力高达 20 TOPS/40 TOPS，在super模式下至高 34 TOPS/67 TOPS，同时其拥有丰富的接口资源，并且兼容NVIDIA的软件生态，是AI机器人，AI大模型和计算机视觉开发的得力工具。
| Orin Nano 4GB | Orin Nano 8GB | |
| AI算力 (INT8) | 34 TOPS |
67 TOPS |
| GPU | 512 核 CUDA核心 16 个 Tensor Core GPU@1020MHz | 1024 核 CUDA核心 32 个 Tensor Core GPU@1020MHz |
| CPU | 6x A78 @ 1.7GHz | 6x A78 @ 1.7GHz |
| 内存 | LPDDR5 4GB | LPDDR5 8GB |
| 功率 | 7W | 15W | 25W | 7W | 15W | 25W |
2. 外观

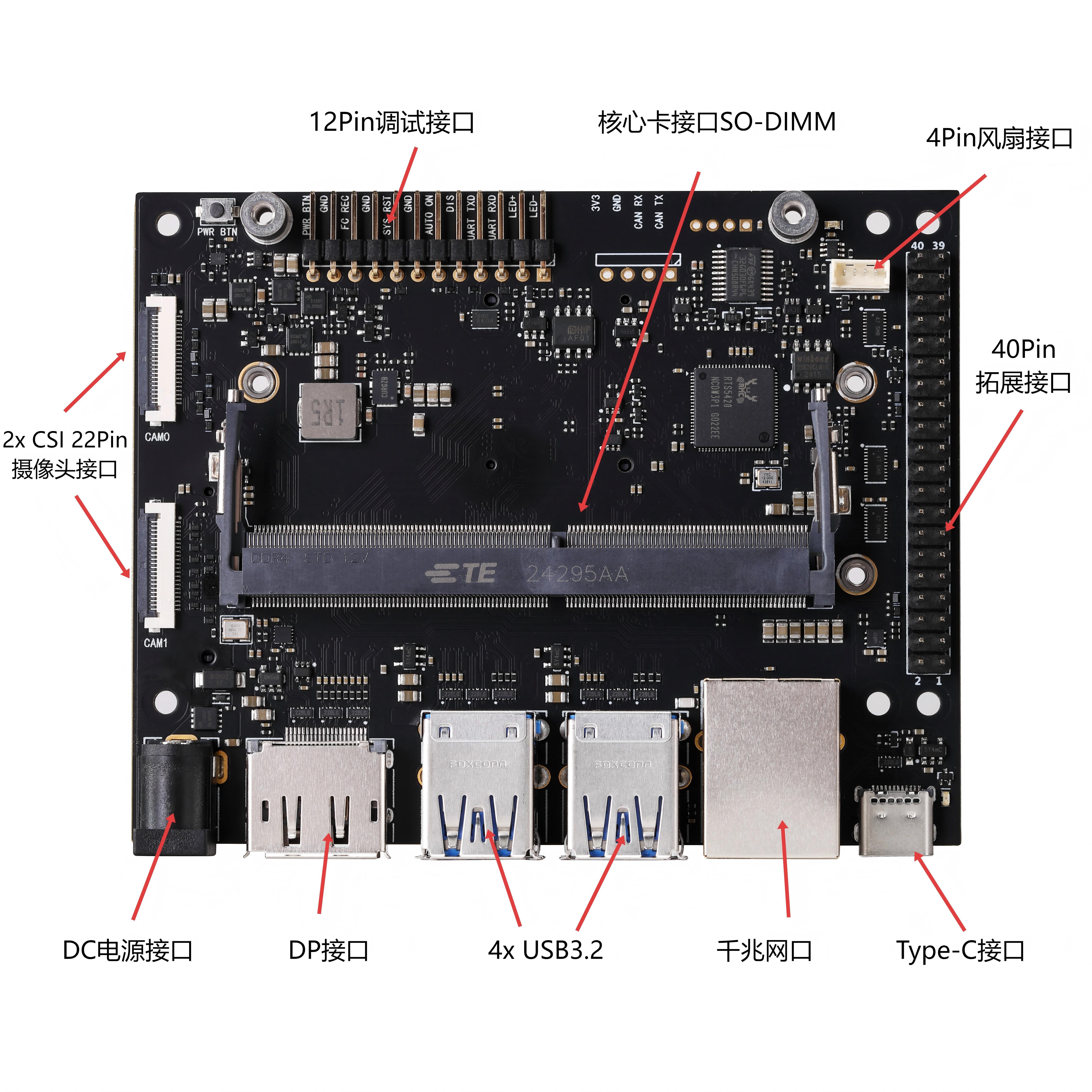

3. 接口
| 接口类型 | 规格详情 |
|---|---|
| CSI 摄像头接口 | •2x MIPI CSI-2 22 针摄像头连接器 |
| PCIe 接口 | •M.2 Key M 插槽，支持 x4 PCIe 3.0 •M.2 Key M 插槽，支持 x2 PCIe 3.0 •M.2 Key E 插槽（已预装网卡） |
| USB 接口 |
• 4 x USB 3.2 Gen 2 (10Gbps) 接口 • USB Type-C UFP |
| 网络接口 | • 1 个千兆以太网 (GbE) 接口 |
| 显示输出 | •1x DisplayPort 1.2 (+MST) 连接器 |
| 存储接口 |
• 支持外部 NVMe 存储 • 支持SD卡 |
| 扩展接口 |
• 40 针扩展接头： • 12 针调试接口 • DC电源接口 |
| 无线连接 |
• 支持WLAN 802.11ac • 支持蓝牙5.0 |
- 12Pin调试接口定义如下
4. 注意事项
开发板允许电源为 9~19V 5A MAX，请使用官方原装电源接入开发板，以免损坏载板和核心卡。
请确认核心卡的散热器工作状态，以免模组过热导致性能下降。确保散热器安装稳固且无杂物阻碍，如有需要可定期清理灰尘以保障散热效果。
在上电开机前请确保开发板已经接入 USB/固态硬盘/eMMC/内存卡等存储介质。
