五、其他外设

1. UART接口

1.1使用 cutecom 操作UART

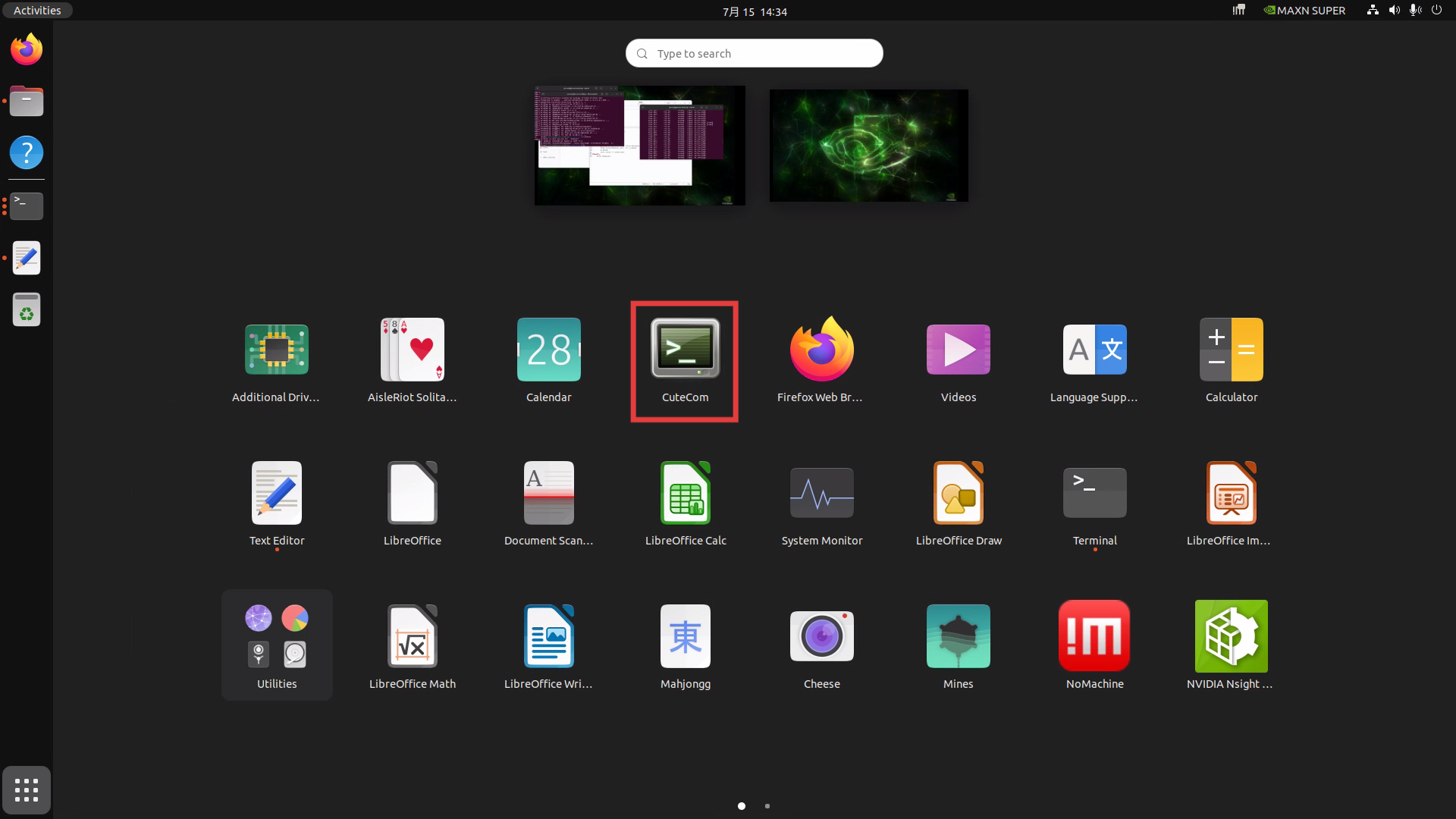

cutecom 是一个跨平台的串口终端程序，它提供了一个简洁直观的图形用户界面，允许用户通过串口接口发送和接收数据。运行以下命令以安装 cutecom

sudo apt install cutecom


 官方默认开启的UART接口为 ttyTHS1 即 40pin GPIO中的 pin8 (TX) 和 pin10( RX) 引脚。

  • 使用一根条线短接8和10引脚
  • 更改串口权限（临时授权）
sudo chmod 777 /dev/ttyTHS1
  • 运行如下语句将当前用户加入到用户组。（可选，永久授权）
sudo usermod -aG dialout $USER

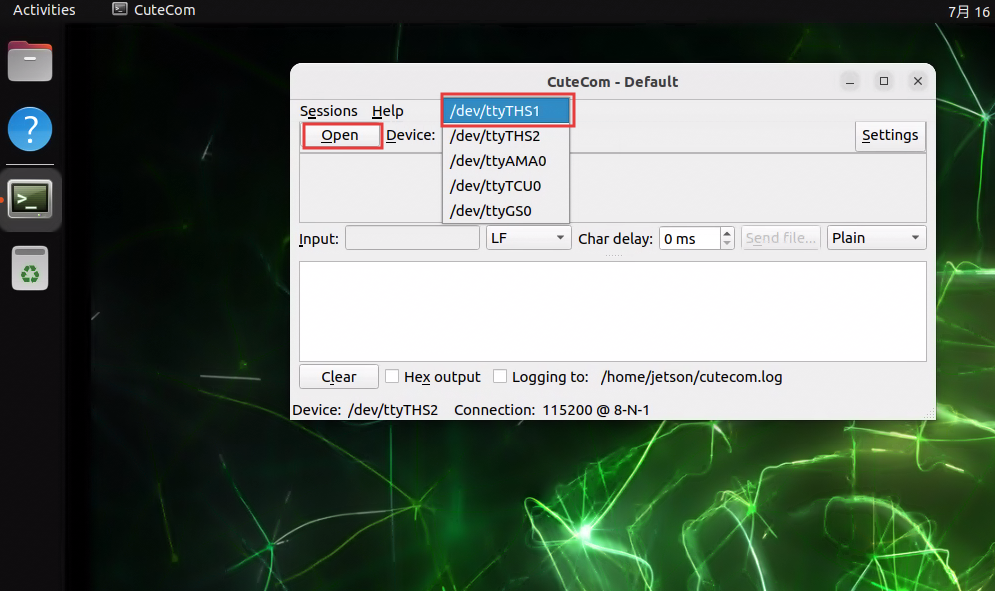

  • 打开 cutecom，选择 ttyTHS1 并打开。

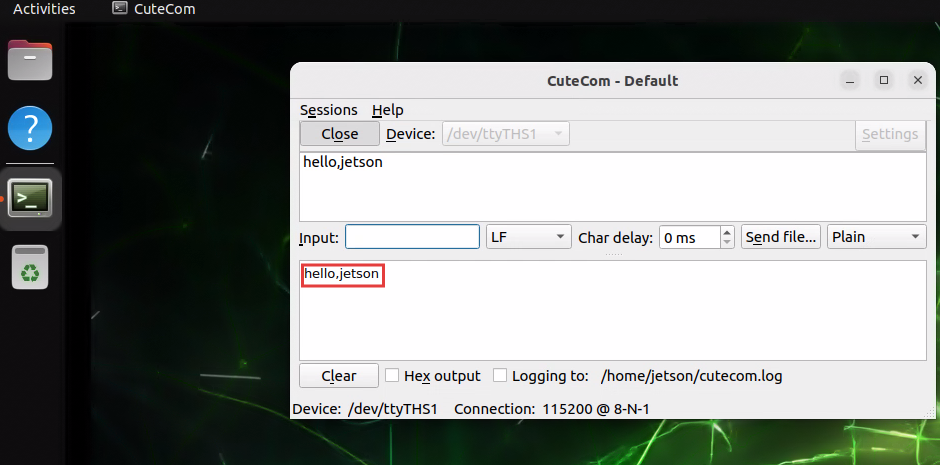

  • 输入文本并回车，可以看到下方接收区显示有内容。


1.2 使用 python 操作 UART
  • 更改串口权限
sudo chmod 777 /dev/ttyTHS1
  • 安装pyserial库
pip install pyserial

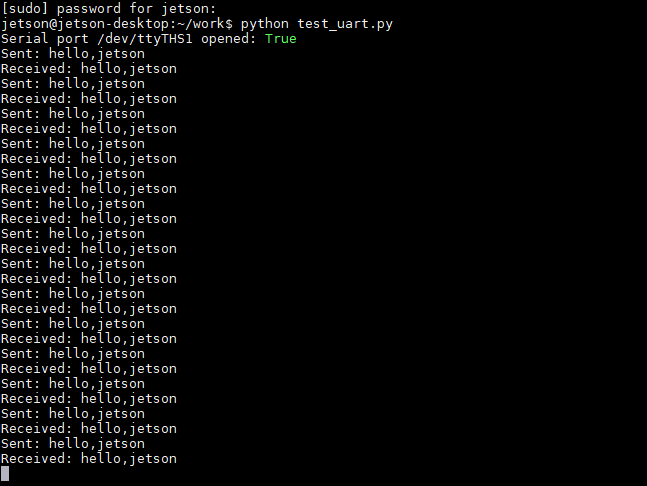

  • 运行以下脚本进行测试
import serial
import time


PORT = "/dev/ttyTHS1"
BAUDRATE = 115200
ENCODING = "UTF-8"
MESSAGE = "hello,jetson\r\n"


try:
	with serial.Serial(PORT, BAUDRATE, timeout=2) as se:
		print(f"Serial port {PORT} opened: {se.is_open}")
		while True:
			se.write(MESSAGE.encode(ENCODING))
			print(f"Sent: {MESSAGE.strip()}")
			try:
				line = se.readline().decode(ENCODING).strip()
				if line:
					print(f"Received: {line}")
			except Exception as e:
				print(f"Read error: {e}")
			time.sleep(1)
except serial.SerialException as e:
    print(f"Serial error: {e}")
except KeyboardInterrupt:
    print("\nExit by user.")


2. SPI接口

  • 查看开发板spi资源
jetson@ubuntu:~/Downloads$ lsmod | grep -i spi
spidev                 28672  0
spi_tegra114           32768  0
2.1使用C/C++进行SPI通讯

以SPI0为例，使用条线短接19()，20号针脚

  • 下载SPI例程
git clone https://github.com/rm-hull/spidev-test
  • 编译源文件
cd spidev-test
gcc spidev_test.c -o spidev_test
  • 运行例程
sudo modprobe spidev  #启动官方spi驱动
./spidev_test -D /dev/spidev0.0 -s 100000 -p "\x11\x22\x33" -v

正确测试结果如下：

jetson@ubuntu:~/spidev-test$ ./spidev_test -D /dev/spidev0.0 -s 100000 -p "\x11\x22\x33" -v
spi mode: 0x0
bits per word: 8
max speed: 100000 Hz (100 KHz)
TX | 11 22 33 __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __  | ."3
RX | 11 22 33 __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __  | ."3
2.1使用python进行SPI通讯
  • 安装spidev库
pip install spidev
  • 运行测试脚本
import spidev
import time

spi = spidev.SpiDev()
spi.open(0, 0)
spi.max_speed_hz = 1_000_000
spi.mode = 0

TEST_DATA = [
    [11], [22], [33]
]

for data in TEST_DATA:
    resp = spi.xfer2(data)
    print(f"recived:{resp}")
    time.sleep(0.1)

spi.close()

正确测试结果如下：

(test) jetson@ubuntu:~/Downloads$ python test_spi.py
recived:[11]
recived:[22]
recived:[33]

    3. I2C接口

    • 安装i2c工具
    sudo apt install  i2c-tools
    • 查看开发板可用的i2c的总线：
    jetson@jetson-desktop:~$ i2cdetect -l
i2c-0    i2c           3160000.i2c                         I2C adapter
i2c-1    i2c           c240000.i2c                         I2C adapter
i2c-2    i2c           3180000.i2c                         I2C adapter
i2c-4    i2c           Tegra BPMP I2C adapter              I2C adapter
i2c-5    i2c           31b0000.i2c                         I2C adapter
i2c-7    i2c           c250000.i2c                         I2C adapter
i2c-9    i2c           NVIDIA SOC i2c adapter 0            I2C adapter
    • 查看连接到对应总线的i2c设备：
    jetson@jetson-desktop:~$ i2cdetect -y -r -a 7
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00: 00 -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
    • 正确接入i2c设备后：
    i2cdetect -y -r -a 7
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- 3c -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

    4. RTC接口

    实时时钟（Real-Time Clock, RTC）是一种独立计时设备，可在系统断电或主电源关闭时持续提供精确的时间和日期信息。当开发板在​​离线环境​​下运行，并且​​断电后仍需保持时间同步​​时，就需要使用到RTC。

    官方套件不支持RTC功能

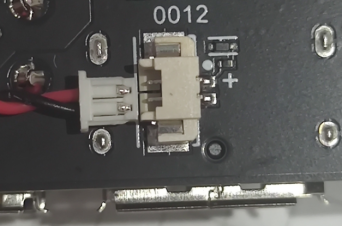

    载板RTC电池连接器型号为MX1.25-2P，使用电池时，请确认好极性，禁止接反电池




    • 检查系统时间是否正确
    timedatectl status
    • 同步网络时间
    sudo apt install ntpdate
sudo ntpdate cn.pool.ntp.org
    • 设置时区
    sudo timedatectl set-timezone Asia/Shanghai
    • 同步系统时间到RTC硬件
    sudo hwclock --systohc --utc --rtc /dev/rtc0 --noadjfile
    • 检查RTC硬件时间
    sudo hwclock --show --utc --rtc /dev/rtc0 --noadjfile
    • 设置开机自动同步RTC时间

         1. 打开文件

    sudo vi /lib/systemd/system/hwrtc.service

         2.写入以下内容

    [Unit]
Description=Synchronise System clock to hardware RTC
DefaultDependencies=no
After=systemd-modules-load.service
Before=systemd-journald.service systemd-fsck-root.service time-sync.target sysinit.target shutdown.target
Conflicts=shutdown.target

[Service]
Type=oneshot
RemainAfterExit=yes
ExecStart=/sbin/hwclock --hctosys --utc --rtc /dev/rtc0 --noadjfile
RestrictRealtime=yes

[Install]
WantedBy=sysinit.target

         3.设置开机自启动服务

    sudo systemctl enable hwrtc.service
    • 手动RTC硬件同步到系统时间
    sudo hwclock --hctosys --utc --rtc /dev/rtc0 --noadjfile
    • 关闭网络同步时间
    sudo timedatectl set-ntp false
