Jetson Orin Nano 系列说明
1. 简介
Jetson Orin Nano 是 Jetson Orin 系列中的入门产品，提供 4GB 和 8GB 两种内存组合，AI 算力高达 20 TOPS/40 TOPS，在 SUPER 模式下至高 34 TOPS/67 TOPS，同时拥有丰富的接口资源，并且兼容 NVIDIA 的软件生态，是 AI 机器人、AI 大模型和计算机视觉开发的得力工具。
| Orin Nano 4GB | Orin Nano 8GB | |
|---|---|---|
| AI 算力 (INT8) | 34 TOPS | 67 TOPS |
| GPU | 512 核 CUDA 核心，16 个 Tensor Core，GPU@1020MHz | 1024 核 CUDA 核心，32 个 Tensor Core，GPU@1020MHz |
| CPU | 6x A78 @ 1.7GHz | 6x A78 @ 1.7GHz |
| 内存 | LPDDR5 4GB | LPDDR5 8GB |
| 功率 | 7W | 15W | 25W | 7W | 15W | 25W |

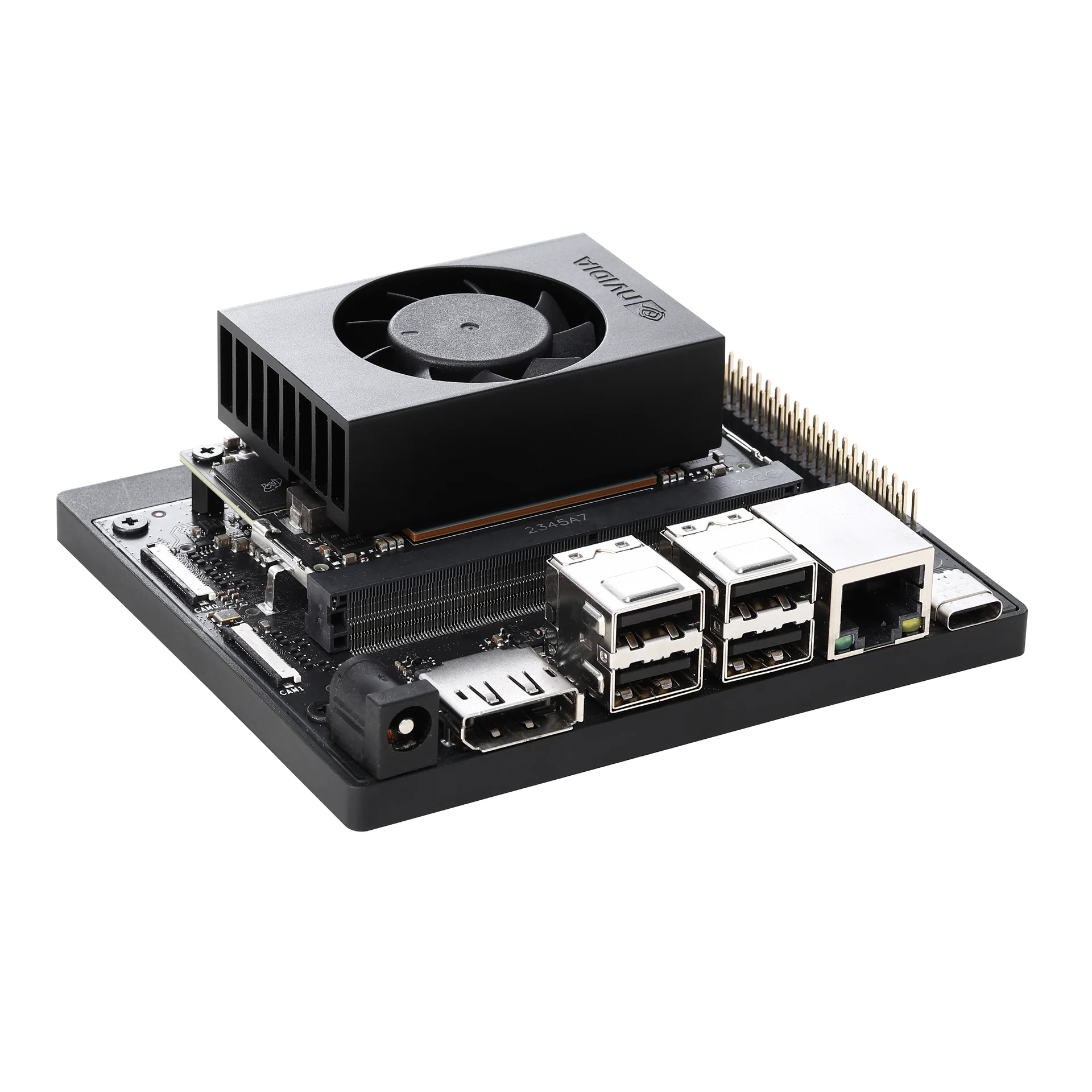

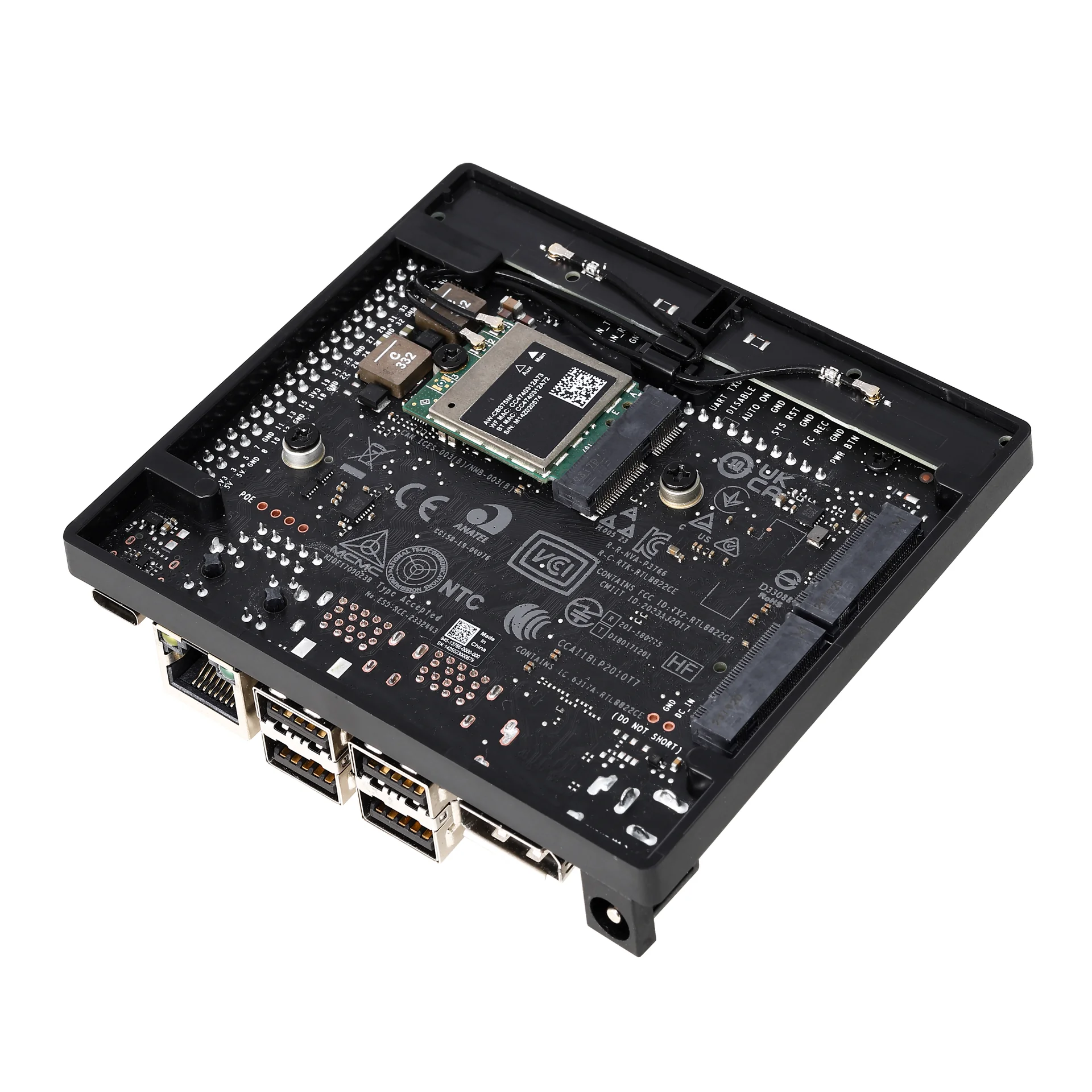

2. 外观

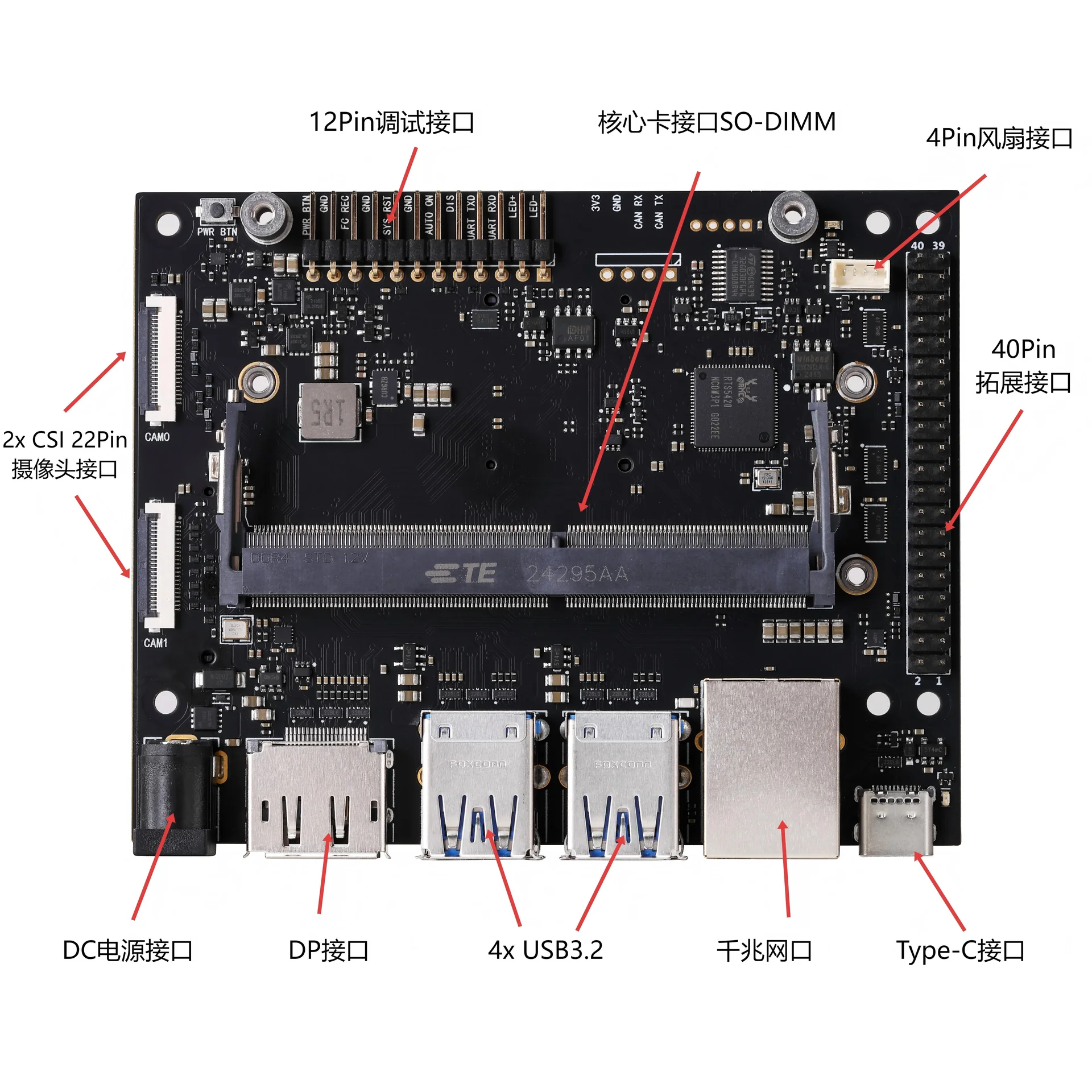

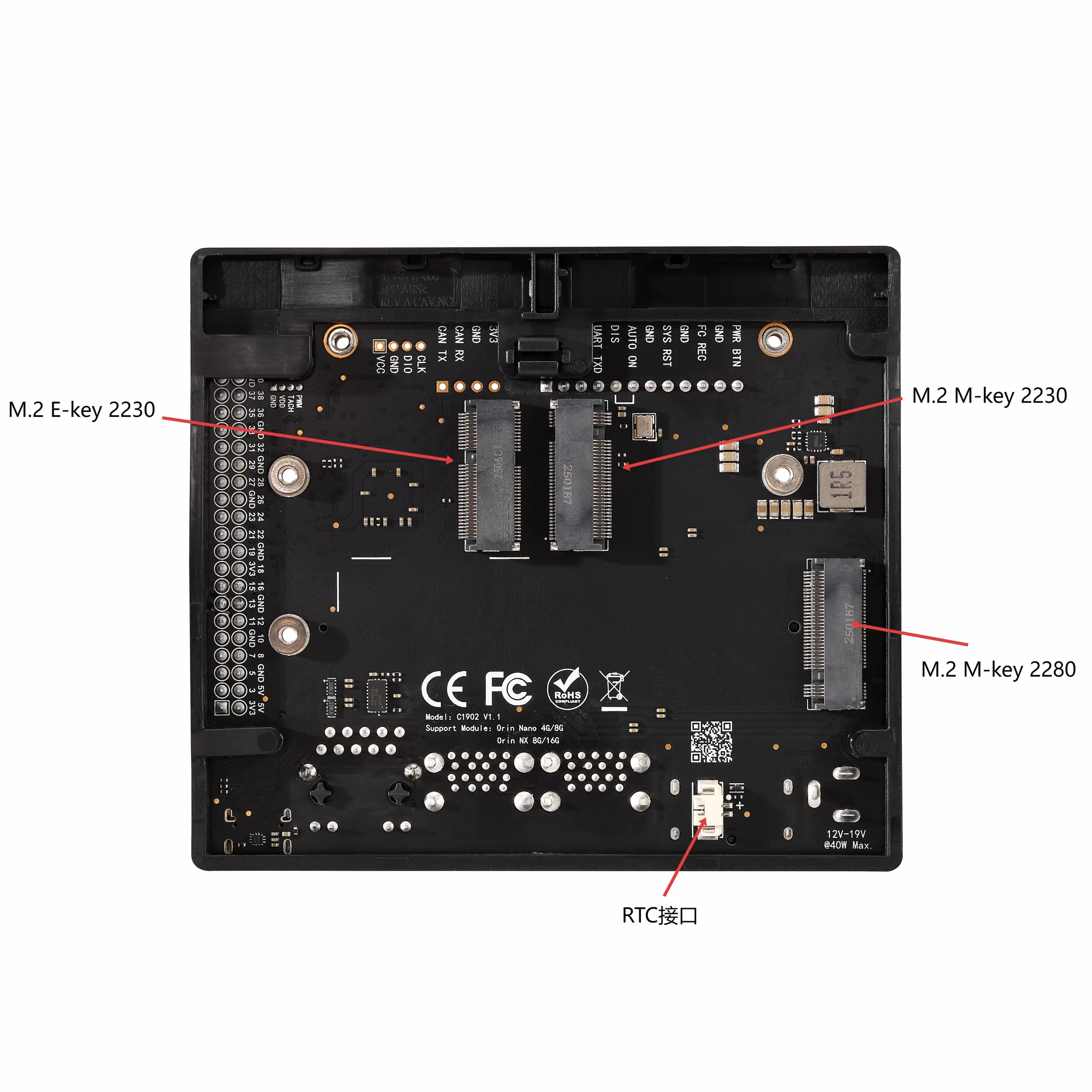

3. 接口
| 接口类型 | 规格详情 |
|---|---|
| CSI 摄像头接口 | 2x MIPI CSI-2 22 针摄像头连接器 |
| PCIe 接口 | M.2 Key M 插槽，支持 x4 PCIe 3.0 M.2 Key M 插槽，支持 x2 PCIe 3.0 M.2 Key E 插槽（已预装网卡） |
| USB 接口 | 4x USB 3.2 Gen 2 (10Gbps) USB Type-C UFP |
| 网络接口 | 1 个千兆以太网 (GbE) 接口 |
| 显示输出 | 1x DisplayPort 1.2 (+MST) 连接器 |
| 存储接口 | 支持外部 NVMe 存储 支持 SD 卡 |
| 扩展接口 | 40 针扩展接头：3x UART、2x SPI、2x I2S（音频）、4x I2C、1x CAN、DMIC、DSPK、PWM、GPIO 12 针调试接口 4 针风扇接头 DC 电源接口 |
| 无线连接 | 支持 WLAN 802.11ac 支持蓝牙 5.0 |

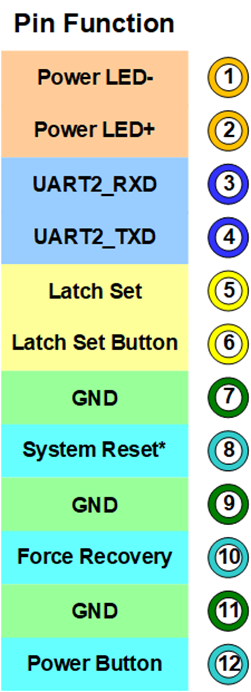

12Pin 调试接口定义如下：
4. 注意事项
注意
- 开发板允许电源为 9~19V 5A MAX，请使用官方原装电源接入开发板，以免损坏载板和核心卡。
- 请确认核心卡散热器的工作状态，以免模组过热导致性能下降。确保散热器安装稳固且无杂物阻碍，必要时定期清理灰尘。
- 上电开机前请确保开发板已接入 USB / 固态硬盘 / eMMC / 内存卡等存储介质。
